全自动裱纸机

全自动裱纸机
全自动裱纸机

产品简介 :

本机适用于彩印面纸与瓦楞纸的裱合,本机采用底纸吸风自动进给系统,面纸采用鱼鳞式不间断送纸,面纸左右定位全程纠偏,独特的前规定位方式确保底纸永不超前。操作简单、维护方便。

名称 全自动裱纸机
型号

FM-1300D

FM-1450D

FM-1600D

最大纸张(mm)

1300*1250

1450*1250

1600*1250

最小纸张(mm)

370*370

370*370

370*370

面纸厚度(g/m2)

150-600

150-600

150-600

底纸厚度(mm)

0.5-10

0.5-10

0.5-10

瓦楞厚度(mm)

A、B、C、E、F(瓦楞纸),(工业纸板),(瓦楞纸同面纸贴合)

速度

7000 工作表/小时

7000 工作表/小时

7000工作表/小时

贴合精度

±1mm

±1mm

±1mm

功率(kw)

13

14

15

外形尺寸(mm)

11500*2200*2600

11500*2350*2600

11500*2500*2600

重量(ton)

5

5.5

6



机器功能简介

fm d automatic flute laminating machine 3

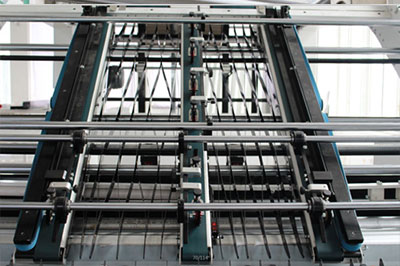

飞达系统



高精密高速飞达送纸,送纸平滑顺畅

加强型送纸装置,吸嘴角度可自由调节,适应不同类型面纸

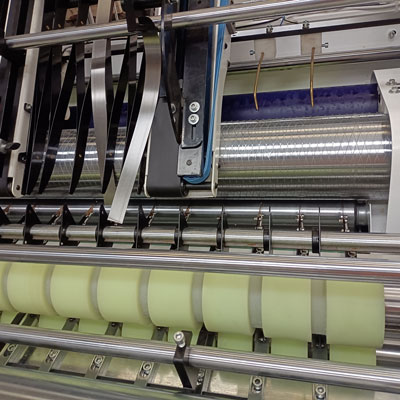

传动系统



采用双面齿同步带传动,配备涨紧装置,

保证传动精准、平稳、低噪音。

fm d automatic flute laminating machine 4

fm d automatic flute laminating machine 5

两侧纠偏系统



面纸左右定位全程纠偏,用于修正面纸堆纸及走纸过程中的左右误差

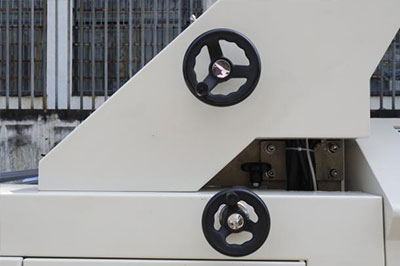

压力调节系统



压力单边调节,确保两边压力一致

带压力刻度表显示,更换纸张规格时调节轻松简便

fm d automatic flute laminating machine 6

fm d automatic flute laminating machine 7

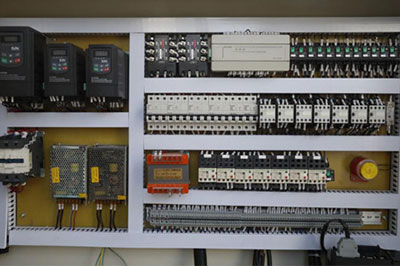

电器系统



依照欧洲CE标准设计,保证整机稳定、高效率、故障低。

以人机界面与PLC结合,将警告、侦测故障、异常状况及操作

速度等各项信息显示在屏幕上,一目了然。

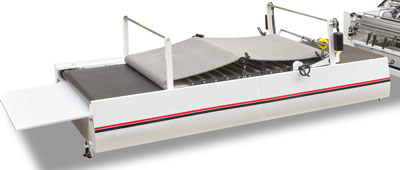

输送部



浮动式压床设计,无需调节压床压力

加高设计,利于厚瓦楞纸板的顺畅工作

fm d automatic flute laminating machine 8
