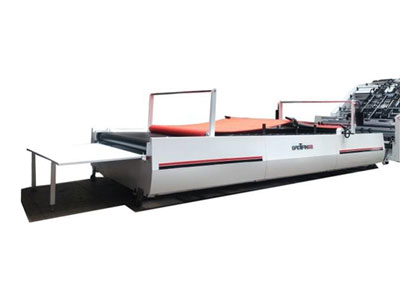

全自动高速裱纸机

全自动高速裱纸机
全自动高速裱纸机

产品简介:

本机适用于彩印面纸与瓦楞纸及300克以上的卡纸裱贴,本机底纸采用气缸下压力保证纸张前端紧贴吸风皮带,形成风压保证纸张顺利送出,面纸采用鱼鳞式不间断送纸,面纸左右定位全程纠偏,并采用日本安川运动控制系统配合PLC编程,全自动化控制输入纸张大小尺寸,操作简单、维护方便。并带有生产记忆功能,适应性强,节能省时。



Model型号

FM-1450GS

FM-1600GS

Max sheet size(mm)最大纸张

1450*1250

1600*1250

Min sheet size(mm)最小纸张

450*450

450*450

Top sheet thickness(g/m2)面纸厚度

150-600

150-600

Bottom paper sheet thickness(mm)

底纸厚度

0.5-10

0.5-10

Bottom corrugated sheet thickness(mm)瓦楞厚度

A、B、C、E、F、G瓦楞纸,工业纸板,三层、五层瓦楞纸同面纸贴合,300克以上卡纸对裱

Max speed速度

13000 sheet/hour (165m/min)

13000 sheet/hour (165m/min)

Fitting precision

±1mm

±1mm

Total power(kw)功率

18

20

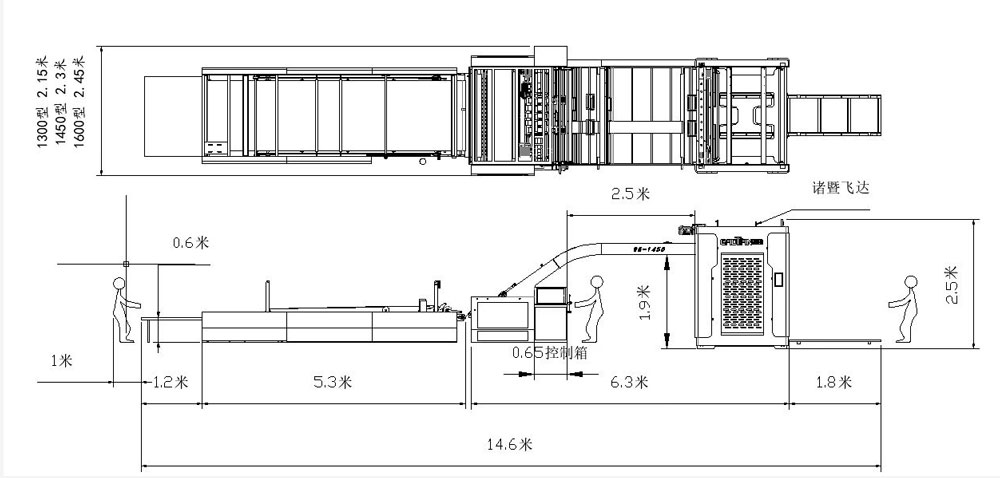

Measurement(mm)外形尺寸

14300*2350*1850

14300*2500*1850

Weight(ton)重量

6

6.5

Glue application 适用胶水

白乳胶White glue、淀粉胶Starch glue



机器功能简介

图片展示

机器功能

全自动高速裱纸机

飞达部:

高精密高速飞达送纸,送纸平滑顺畅,加强型送纸装置,吸嘴角度可自由调节,适应不同面纸

全自动高速裱纸机

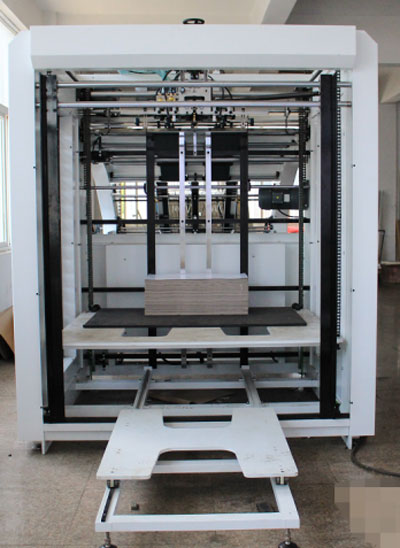

预堆纸部:

循环堆纸架可在不停机的状态下堆好下一批面纸,让效率更高

全自动高速裱纸机

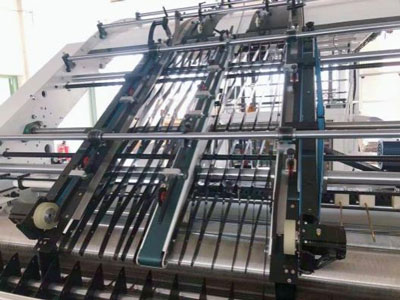

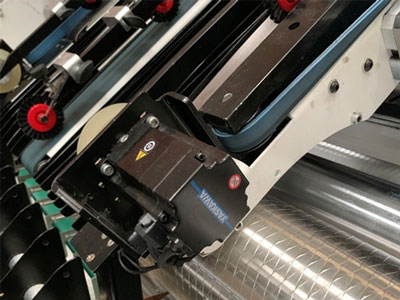

面纸部:

面纸采用鱼鳞式不间断送纸,采用日本安川运动器面纸全程纠偏,位精度高,底纸永不超前。

全自动高速裱纸机

底纸部:

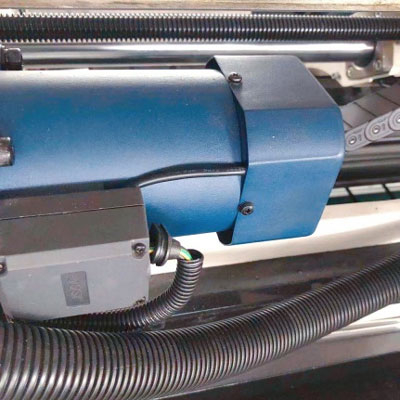

伺服电机控制系统

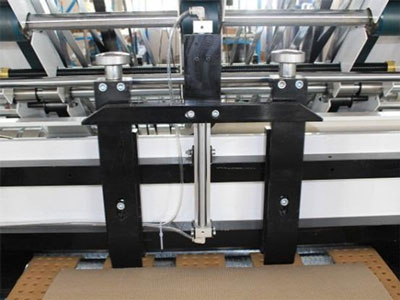

气缸压力进纸避免出纸不顺,保证瓦楞纸板连续自动顺利出纸

全自动高速裱纸机

底纸部:

高压鼓风机吸气自动走纸,可根据主机的运转速度自动同步跟踪

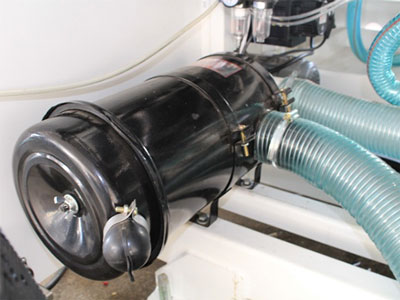

另配有汽车过滤芯避免粉尘堵塞

全自动高速裱纸机

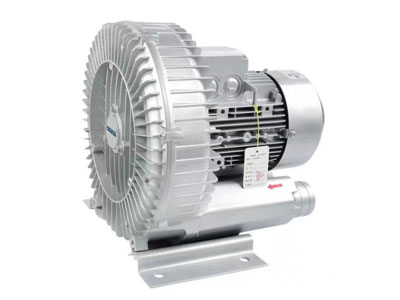

风泵

加大风力,使瓦楞纸更好的吸附传送,保证底纸出纸顺畅



全自动高速裱纸机

上胶部:

自动补充损失的胶量,循环回收利用避免胶水损耗浪费

辊筒经过平衡处理精细研磨,网纹涂胶辊提高了涂胶的均匀性和覆合强度,

上胶辊加大156mm,确保高速运转不甩胶

全自动高速裱纸机

输送部:

地毯浮动式压床设计,无需调节压床压力

防止开胶,防止瓦楞压扁。

全自动高速裱纸机

电器系统

整机采用德国西门子PLC,法国施耐德变频器,日本安川伺服电机等进口电器,将警告、侦测故障、

异常状况及操作速度等各项信息显示在屏幕上,一目了然。人性化设计计数器,方便记录工作量及计件工作

全自动高速裱纸机

换单调试:

全伺服定位,输入纸张尺寸即可且带有订单记忆功能,换单调节,操作简单,高效换单。

全自动高速裱纸机

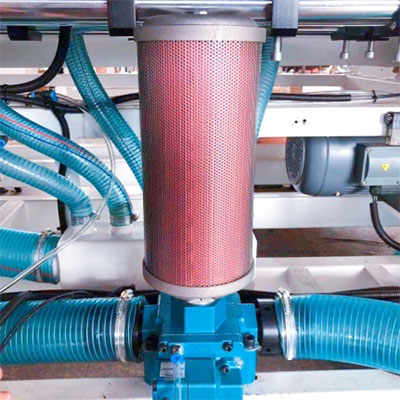

消音器:

采用美国MAC电磁阀控制为高压鼓风机降低噪音,使生产噪音小。

全自动高速裱纸机

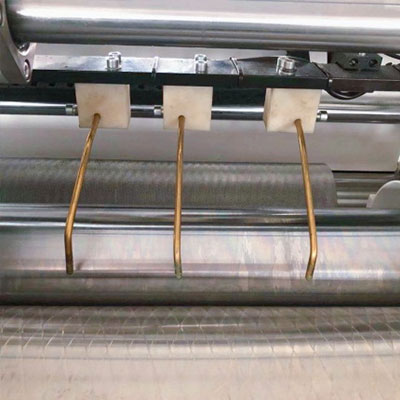

胶水液位触感器:

三组触感器,及时感应胶量,提前预警胶水不足,并及时补胶,避免出现加胶不及时造成的纸张少胶及浪费。
