产品简介

SHH-E系列糊箱机,采用进口电子原件配置,送纸部采用独立电机控制,轨道式运行,性能稳定,可操作性强。本机专业针对各种卡纸,瓦楞包装盒,采用纠偏功能,使瓦楞盒完美接合了自动化包装行业的需求(我们可以根据客户要求设计定做)

名称 全自动瓦楞纠偏勾底糊盒机
型号

SHH-1050/1250/1450/1650/1850/2050E

适用纸质

卡纸200-800g A/B/C/E/F-瓦楞

线速度

Max. 220 米/分钟

给纸方式

自动连续喂料

糊盒基本形式

2折和4折180°

使用粘合剂

水溶性冷胶

所需电压

11KW  380V 50HZ 3P

重量

3800(4200)(4600)(5000)(5400)(5800)KG

外形尺寸

13000 x1600 (1800)(2000)(2200)(2400)(2600)x 1400mm



机器功能简介

shh e automatic corrugated lock bottom folder gluer machine 3

送纸部



条可调节送纸皮带确保调机简便,送纸平稳顺畅

无级变速器确保进料间距均衡,输送稳定

一健式气动抬刀便于调整送纸皮带

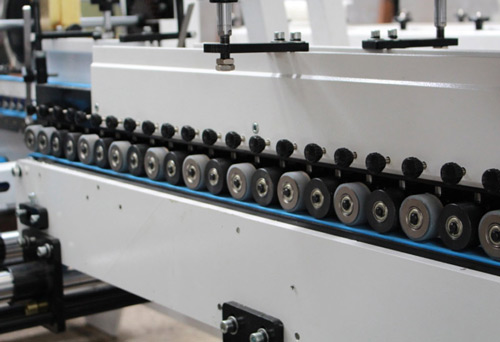

纠偏部



纠偏部,使盒子从进纸部出纸后自动纠正

shh e automatic corrugated lock bottom folder gluer machine 4

shh e automatic corrugated lock bottom folder gluer machine 5

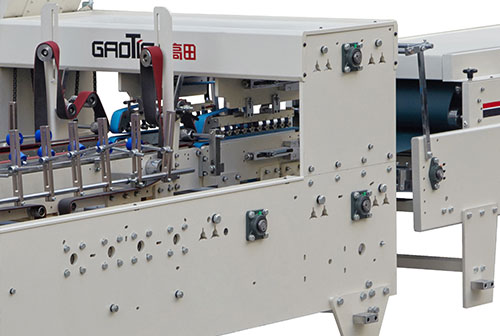

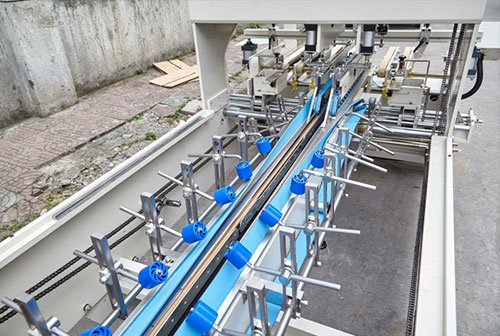

勾底部

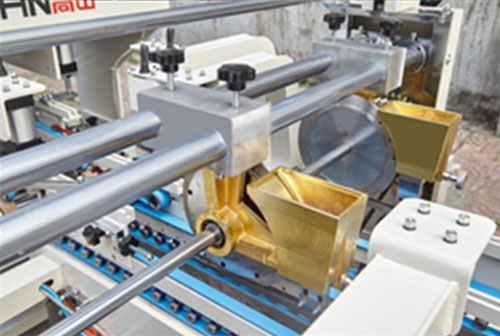

三板式结构,配有上打胶使勾底盒自动上胶成型,

可用于异性盒上打胶成型。整个底折附件安装在可翻转支架上,

充分减少底折与其它盒型互换调整时间。



底折速度每分钟50-200个,底折稳定可靠

本折部



底折速度每分钟50-200个,底折稳定可靠

shh e automatic corrugated lock bottom folder gluer machine 6

shh e automatic corrugated lock bottom folder gluer machine 7

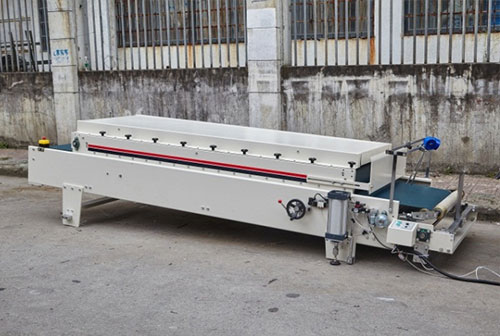

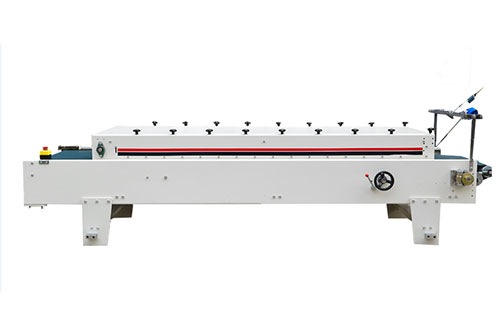

预压部



两板式构造

压带速度有两个操作模式:

自动:设置盒子间距,压带速度和机器速度同步,

当光电监测到盒子时皮带移动。

手动:压带以恒定的速度输送而不受机器运行速度的影响



配有计数装置,对成型盒子进行计数,与打纸装配配合,

方便计数打包。

输送部



配有塞纸检测装置

配有打纸装置,计数后打偏纸张便于计数打包

shh e automatic corrugated lock bottom folder gluer machine 8

选配拍齐装置

shh e automatic corrugated lock bottom folder gluer machine 9

shh e automatic corrugated lock bottom folder gluer machine 10

触摸屏



机器使用触摸屏控制实现快速调节机器



样盒

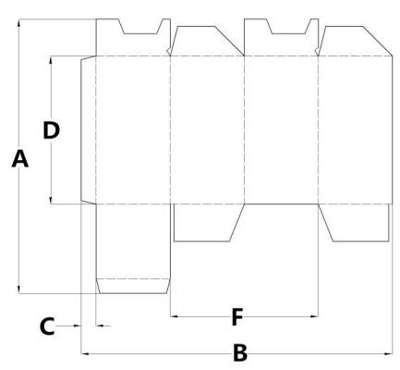

勾底盒型:(mm)

shh e automatic corrugated lock bottom folder gluer machine 11

型号

1050E

1250E

1450E

1650E

1850E

2050E

A

280-800

280-800

280-800

280-800

280-800

280-800

B

250-880

250-1080

250-1280

250-1480

250-1680

250-1880

C

Min:15

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:150

Min:150

Min:150

Min:150

Min:150

Min:150

F

Min:120

Min:120

Min:120

Min:120

Min:120

Min:120

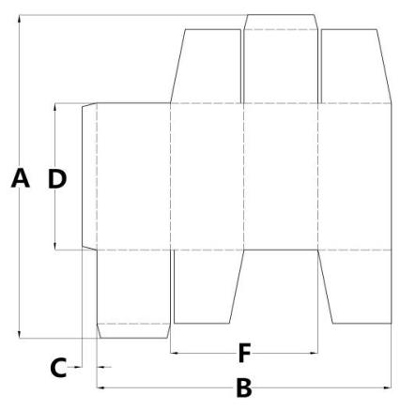

普通盒型:(mm)

shh e automatic corrugated lock bottom folder gluer machine 12

型号

1050E

1250E

1450E

1650E

1850E

2050E

A

200-800

200-800

200-800

200-800

200-800

200-800

B

200-900

200-1100

200-1300

200-1500

200-1700

200-1900

C

Min:15

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:150

Min:150

Min:150

Min:150

Min:150

Min:150

F

Min:120

Min:120

Min:120

Min:120

Min:120

Min:120



平口箱拍齐尺寸:(mm)

shh e automatic corrugated lock bottom folder gluer machine 13

型号

1050E

1250E

1450E

1650E

1850E

2050E

A

200-800

200-800

200-800

200-800

200-800

200-800

B

200-900

200-1100

200-1300

200-1500

200-1700

200-1900

C

Min:15

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:150

Min:150

Min:150

Min:150

Min:150

Min:150

F

Min:120

Min:120

Min:120

Min:120

Min:120

Min:120

shh e automatic corrugated lock bottom folder gluer machine 14shh e automatic corrugated lock bottom folder gluer machine 15



车间

shh e automatic corrugated lock bottom folder gluer machine 16shh e automatic corrugated lock bottom folder gluer machine 17
