全自动四六角糊盒机

全自动四六角糊盒机
全自动四六角糊盒机

产品简介:

SHH-FS 四六角糊盒机,轨道式运行、性能稳定、操作性强。本机针对各种四六角包装盒,配备反折功能,完美结合了自动化包装行业的需求。

整机采用独立电机控制,PLC变频控制系统,三板式轨道装置,铝牌均采用滑槽结构,可加配各种配件。

名称 全自动四六角糊盒机
型号

SHH-1050FS

适用纸质

卡纸200-800g E-fluteE /F-瓦楞

线速度

Max. 250米/分钟

给纸方式

自动连续喂料

糊盒基本形式

1折和3折分别为180°135°

 2折和4折180°

勾底糊盒

 四六角

使用粘合剂

水溶性冷胶

所需电压

11KW  380V 50HZ 3P

重量

5500KG

外形尺寸

15000 x 1600 x 1400mm



机器功能简介

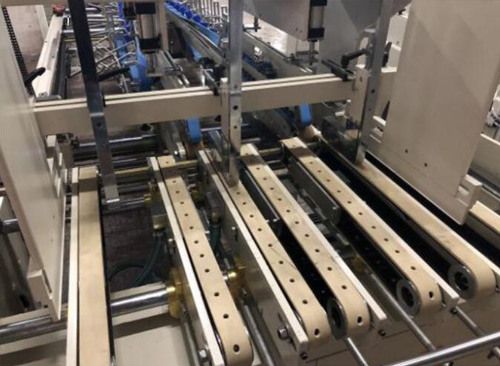

shh fs automatic 46 corner folder gluer 3

送纸部



可调节送纸皮带确保调机简便,送纸平稳顺畅

无级变速器确保进料间距均衡,输送稳定

一健式气动抬刀便于调整送纸皮带

纠偏部



进纸部送出纸板经纠边部纠偏导正,确保输送精度。

上压驱动压力可上下调节,以适应不同纸板厚度

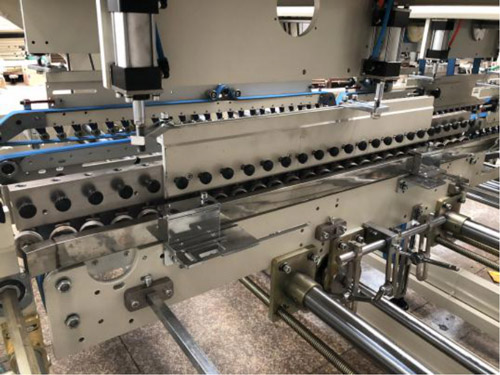

shh fs automatic 46 corner folder gluer 4

shh fs automatic 46 corner folder gluer 5

预折和反折部



两板式结构,带有一套预折刀装置。

预折角度分别为180度和135度,用于偏小高度盒子成型使盒子成型更加完美

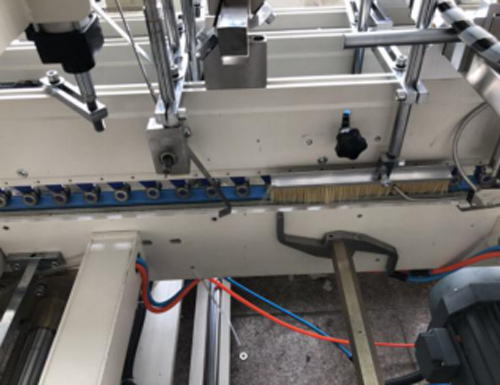

shh fs automatic 46 corner folder gluer 6

勾底部



三板式结构,配有上打胶使勾底盒自动上胶成型,

可用于异性盒上打胶成型。整个底折附件安装在可翻转支架上,

充分减少底折与其它盒型互换调整时间。



底折速度每分钟50-200个,底折稳定可靠

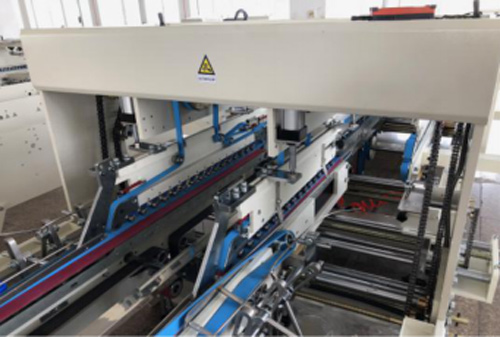

本折部



二,四线180度结合

本折部左右输送,拐带速度可单独调节及纠正盒坯行走方向,确保直线输送

shh fs automatic 46 corner folder gluer 7

shh fs automatic 46 corner folder gluer 8

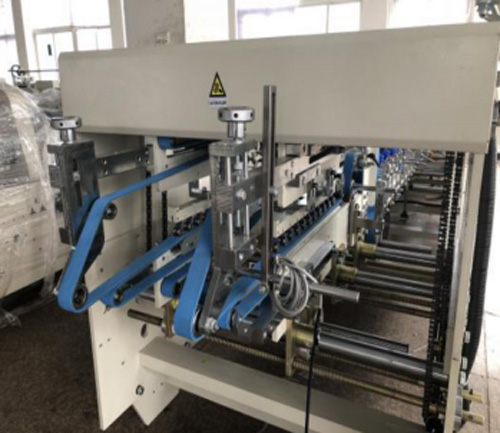

预压部



上下皮带可单独伸缩调整

采用光电计数器,送纸检测装置及自动踢纸装置

输送部



配有塞纸检测装置

配有打纸装置,计数后打偏纸张便于计数打包

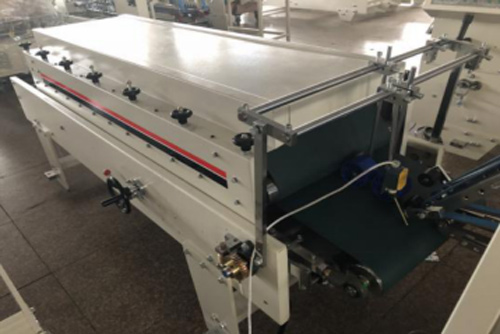

shh fs automatic 46 corner folder gluer 9

shh fs automatic 46 corner folder gluer 10

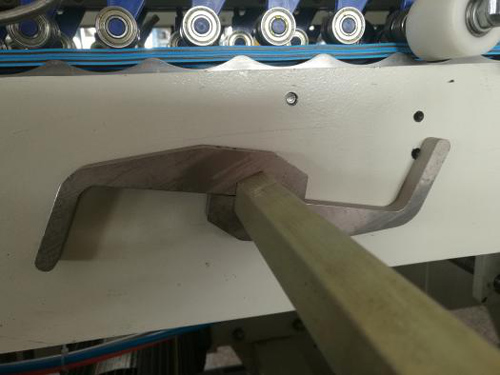

四六角反勾



四六角部分:与送纸光电配合的机械操作后碰锁,

保证每个盒子连续,准确地锁紧快速,稳定地制作4&6角盒.

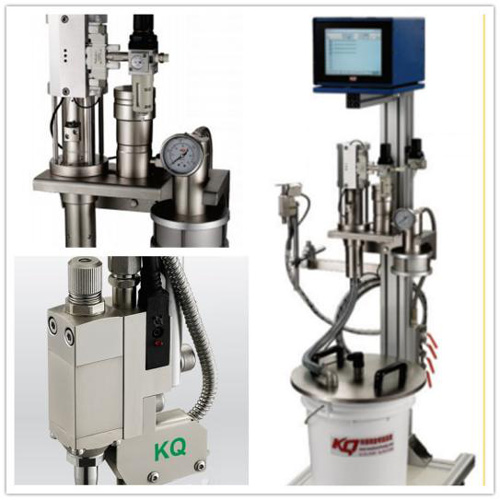

喷胶系统



对于不规则盒子,

需要额外的喷涂系统。

配备三把枪,方便生产各种特殊箱体,

胶合快速准确上浆。(备注:根据用户订单选配)

shh fs automatic 46 corner folder gluer 11



样盒

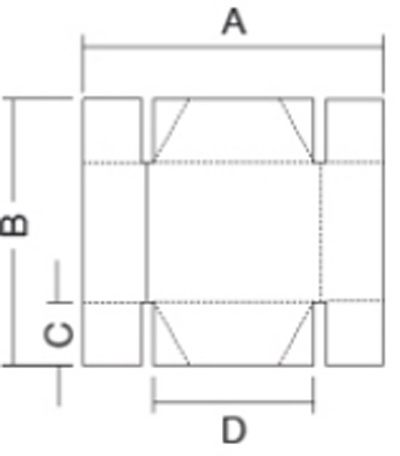

四角盒:(mm)

shh fs automatic 46 corner folder gluer 12

型号

1050FS

A

180 - 1000

B

130 - 800

C

20 - 120

D

130 - 750

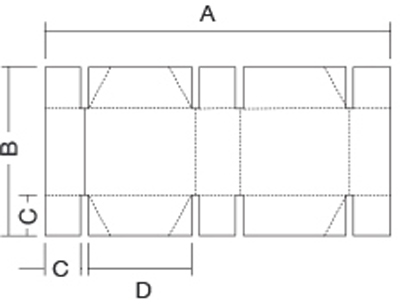

六角盒:(mm)

shh fs automatic 46 corner folder gluer 13

型号

1050FS

A

290 - 1000

B

130 - 800

C

20 - 120

D

100 - 500

本机做4,6角盒型速度大概10000片/小时

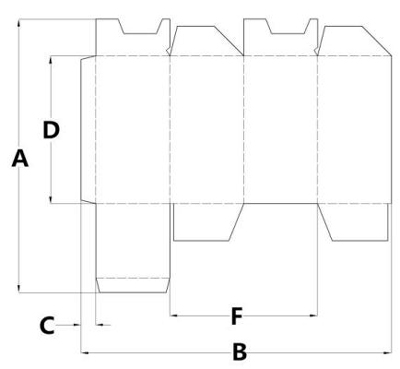

勾底盒性:

shh fs automatic 46 corner folder gluer 14

型号

SHH-1050FS

A

200-600

B

250-850

C

Min:15

D

Min:80

F

Min:130

本机做勾底盒速度大概15000片/小时

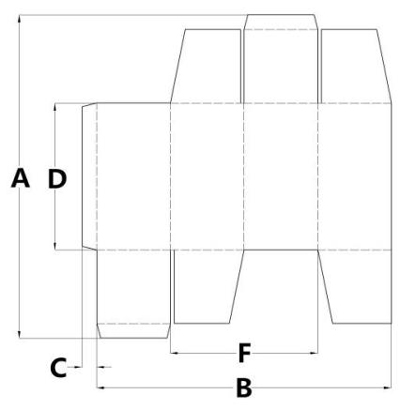

普通盒型:

shh fs automatic 46 corner folder gluer 15

型号

SHH-1050FS

A

150-700

B

280-1000

C

Min:15

D

Min:80

F

Min:130

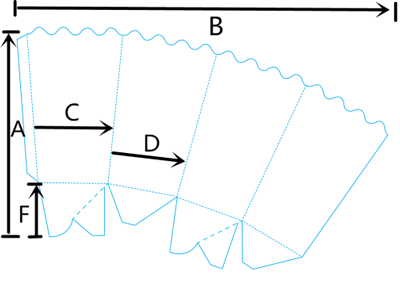

爆米花盒型:

shh fs automatic 46 corner folder gluer 16

型号

SHH-1050FS

A

150-600mm

B

180-950mm

C(min)

40mm

D(min)

35mm

F(min)

20mm

备注:选配加装喷胶系统

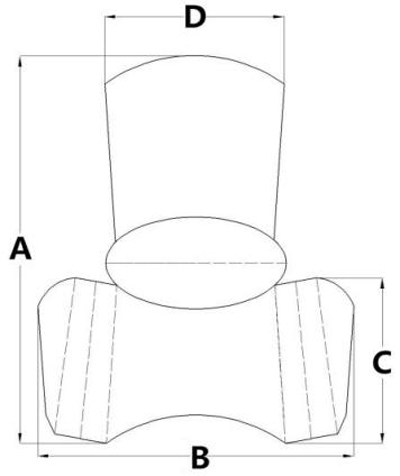

薯条盒型:

shh fs automatic 46 corner folder gluer 17

型号

SHH-1050FS

A

240-350mm

B

190-250mm

C

100-130mm

D

85-110mm

备注:选配加装喷胶系统,CD翻板装置



CD盒型:

shh fs automatic 46 corner folder gluer 18

型号

1050FS

A

500-850mm

B

100-800mm

备注:选配加装CD翻折机构

备注:机器的速度要根据纸盒的实际尺寸操作
