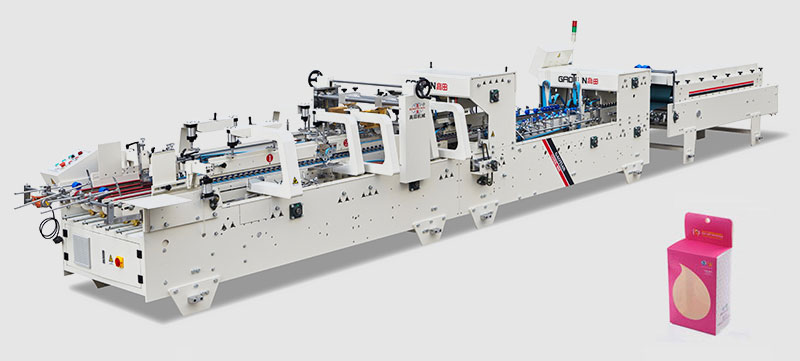

全自动高速预折勾底糊盒机

全自动高速预折勾底糊盒机
全自动高速预折勾底糊盒机

产品简介

本机专门用于平压平模切后的纸板成型和粘合处理。 性能稳定,可控性,操作性强。适用范围广,可折叠粘贴各种直线盒和勾底盒。

普遍适合于食品,药品,化妆品,文具等普通制盒,勾底制盒的各种纸盒加工糊制。预折部适用于自动化包装行业,对所加工纸盒的第一折和第三折分别达到了180度和135度的折叠,完美接合了自动化包装行业的需求。(根据客户需要另行设计)。



名称 全自动高速预折勾底糊盒机
型号

GDHH-900

适用纸质

卡纸 200-800g 瓦楞 /瓦楞

线速度

Max. 280 米/分钟

给纸方式

自动连续喂料

糊盒基本形式

1折和3折分别为180°135°

2折和4折180°

勾底糊盒

使用粘合剂

水溶性冷胶

所需电压

7.5KW  380V 50HZ 3P

重量

3550KG

外形尺寸

12500 x1400 x 1400mm



机器功能简介

gdhh automatic high speed pre fold lock bottom folder gluer 3

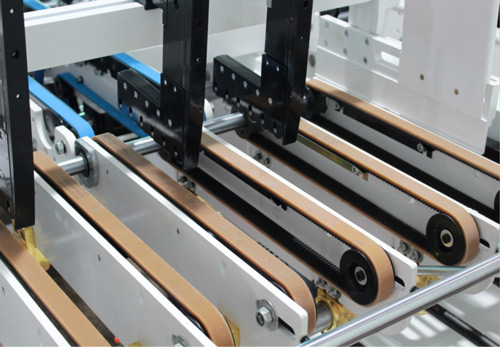

送纸部



6条可调节送纸皮带确保调机简便,送纸平稳顺畅

无级变速器确保进料间距均衡,输送稳定

一健式气动抬刀便于调整送纸皮带

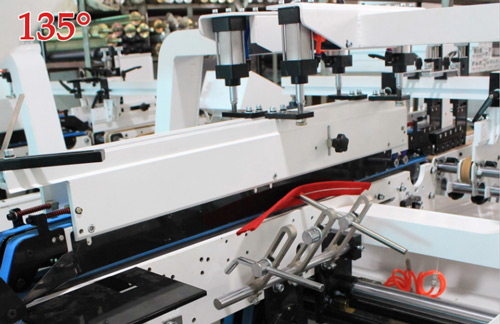

预折部



两板式结构,带有一套预折刀装置。

预折角度分别为180度和135度,

用于偏小高度盒子成型使盒子成型更加完美。

gdhh automatic high speed pre fold lock bottom folder gluer 4

gdhh automatic high speed pre fold lock bottom folder gluer 5

gdhh automatic high speed pre fold lock bottom folder gluer 6

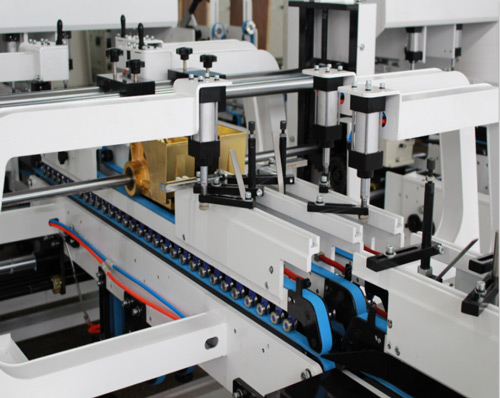

勾底部



三板式结构,配有上打胶使勾底盒自动上胶成型,

可用于异性盒上打胶成型。整个底折附件安装在可翻转支架上,

充分减少底折与其它盒型互换调整时间。

底折速度每分钟50-200个,底折稳定可靠。

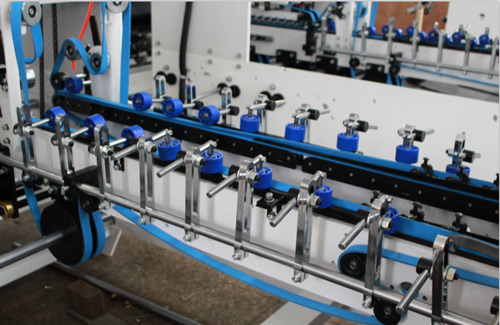

本折部



加长本折部,使盒子在快速成型时,

不会出现剪刀口,更加完美。

gdhh automatic high speed pre fold lock bottom folder gluer 7

gdhh automatic high speed pre fold lock bottom folder gluer 8

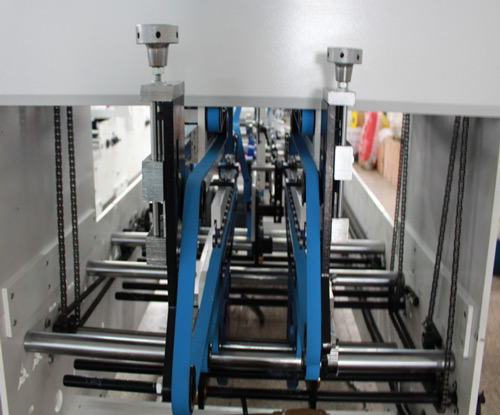

预压部



两板式构造



压带速度有两个操作模式:



自动:设置盒子间距,压带速度和机器速度同步,

当光电监测到盒子时皮带移动。



手动:压带以恒定的速度输送而不受机器运行速度的影响



配有计数装置,对成型盒子进行计数,与打纸装配配合,

方便计数打包。



输送部



配有塞纸检测装置



配有打纸装置,

计数后打偏纸张便于计数打包

gdhh automatic high speed pre fold lock bottom folder gluer 9

gdhh automatic high speed pre fold lock bottom folder gluer 9 1

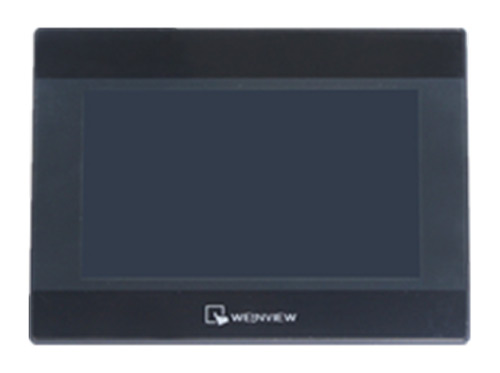

触摸屏



机器使用触摸屏控制实现快速调节机器



样盒

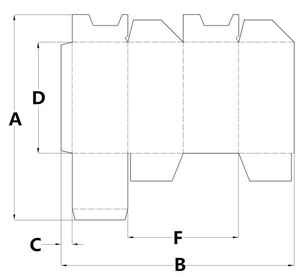

勾底盒型:

gdhh automatic high speed pre fold lock bottom folder gluer 10

型号

GDHH-900

GDHH-900

纸张类型

卡纸

E/F 瓦楞

A

150-600mm

150-600mm

B

200-850mm

200-850mm

C

Min:10mm

Min:10mm

D

Min:70mm

Min:80mm

F

Min:80mm

Min:80mm

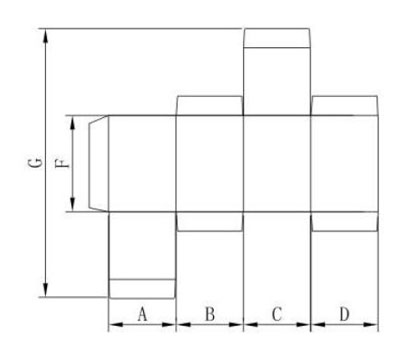

普通盒型:

gdhh automatic high speed pre fold lock bottom folder gluer 11

型号

GDHH-900

GDHH-900

纸张类型

卡纸

E/F 瓦楞

A

150-700mm

150-700mm

B

120-850mm

180-850mm

C

Min:10mm

Min:10mm

D

Min:70mm

Min:80mm

F

Min:80mm

Min:80mm

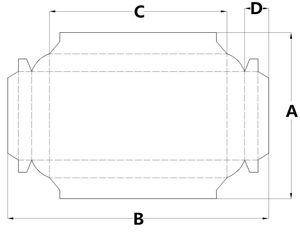

立体盒性:

gdhh automatic high speed pre fold lock bottom folder gluer 12

型号

GDHH-900

A

100-550mm

B

100-800mm

C

70-600mm

D

10-200mm

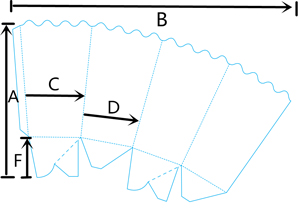

爆米花盒型:

gdhh automatic high speed pre fold lock bottom folder gluer 13

型号

GDHH-900

A

150-600mm

B

180-850mm

C(min)

40mm

D(min)

35mm

F(min)

20mm

注意:根据用户要求定制的选项可订购冷胶枪系统



薯条盒型:

gdhh automatic high speed pre fold lock bottom folder gluer 14

型号

GDHH-900

A

240-350mm

B

190-250mm

C

100-130mm

D

85-110mm

注意:根据用户要求定制的选项可订购冷胶枪系统

CD盒设备可选

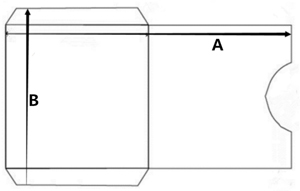

CD盒型:

gdhh automatic high speed pre fold lock bottom folder gluer 15

型号

GDHH-900

A

500-850mm

B

100-700mm

注意:CD盒设备可选
