全自动高速纠偏勾底拍齐糊盒机

机型

全自动高速纠偏勾底拍齐糊盒机     SHH-EK系列

主要技术参数：

1050EK

1250EK

1450EK

1650EK

1850EK

2050EK

空载最高线速度

260m/min

适用纸质

200-800g卡纸  A/B/E/F瓦楞

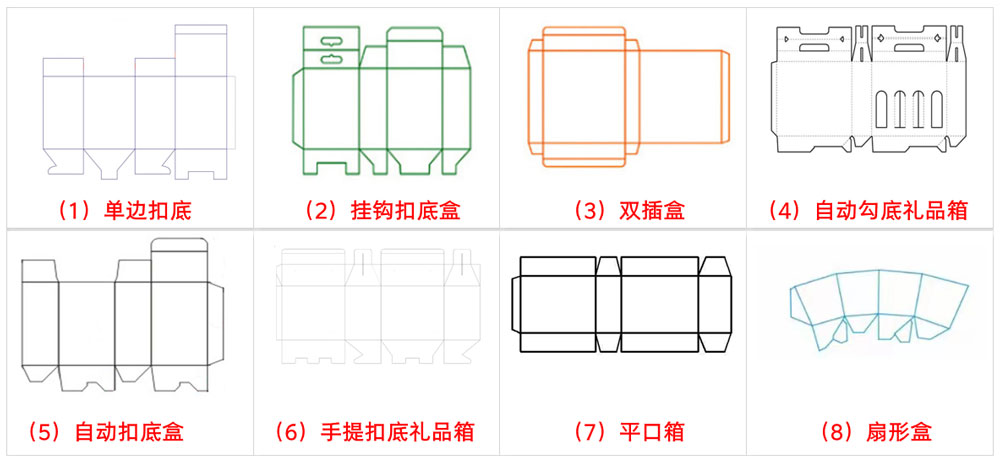

糊盒基本形式

第1折和3折分别180°90°，第二折和第四折180°

使用粘合剂

溶质型

所需电压

3P 38050HZ

总功率

11.5KW

15KW

重量

4.8T

5.2T

5.6T

6T

6.4T

6.8T

外形尺寸

14×1.7×1.7m

14×1.9×1.7m

14×2.1×1.7m

14×2.3×1.7m

14×2.5×1.7m

14×2.7×1.7m

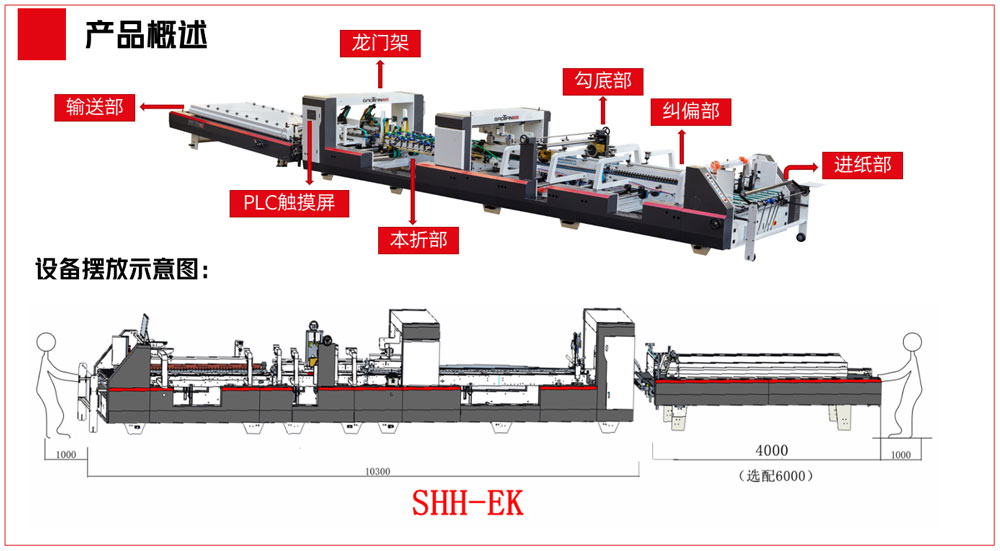

进纸部

"同步带送纸皮带配合气缸压力进纸确保调机简便，送纸平稳顺畅

无级变速器确保进料间距均衡，输送稳定

一健式气动抬刀便于调整送纸皮带"

勾底部

三板式结构，配有上打胶使勾底盒自动上胶成型，可用于异性盒上打胶成型。

整个底折附件安装在可翻转支架上，充分减少底折与其它盒型互换调整时间。

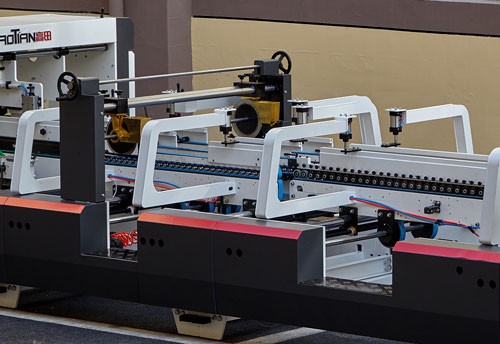

本折部

加长本折部配二次压痕使盒子在快速成型时折合更精准，不会出现剪刀口，更加完美。

本折成型使用专利压力调节本折刀，增大皮带摩擦力，有效防卡顿，盒子成型不会堵纸。

预压部

两板式结构，自动计数，塞纸检测装置，配备气动踢纸辨别装置，

对成型盒子进行计数，与打纸装配配合，方便计数打包，PLC可以查看生产数量。

防护罩

外形美观，带保护罩，主要传动隐藏在防护罩内，让生产更安全。龙门架加固结构，高速运转更稳定。

产品集光、电、气于一体，技术独特、操作简单、调试快速、自动化程度高，功能实用，用途广泛。

喷胶系统（选配）

具有高效、灵活、稳定性好、维护简便等特点，是快速、高质量生产各种纸盒、

薯条盒等特殊盒型的必备，提高了生产效率，节约了胶水成本。

技术特点

本折两板

本折两板

本折两板

本折两板

本折三板

本折三板

型号

1050E

1250E

1450E

1650E

1850E

2050E

纸盒类型

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

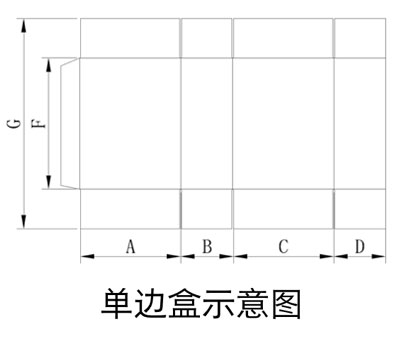

A+B+C+D

200-1000mm

200-1200mm

200-1400mm

200-1600mm

280-1800mm

280-2000mm

C+D Min

100mm

100mm

100mm

100mm

140mm

140mm

D Min

25mm

25mm

25mm

25mm

25mm

25mm

F Min

100mm

100mm

100mm

100mm

100mm

100mm

G

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

技术特点：

本折两板

本折两板

本折两板

本折两板

本折三板

本折三板

型号

1050EK

1250EK

1450EK

1650EK

1850EK

2050EK

纸盒类型

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

A+B+C+D

250-950mm

250-1150mm

250-1350mm

250-1550mm

380-1750mm

380-1950mm

C+D Min

125mm

125mm

125mm

125mm

190mm

190mm

D Min

25mm

25mm

25mm

25mm

25mm

25mm

F Min

100mm

100mm

100mm

100mm

100mm

100mm

G

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

H Min

30mm

30mm

30mm

30mm

30mm

30mm
