全自动高速四六角糊箱机

全自动高速四六角糊箱机
全自动高速四六角糊箱机

产品简介:

SHH-FS系列分组式糊箱机,整机采用电动调板,PLC控制,进口电子原件配置,送纸部采用独立电机控制,滑槽式运行,性能稳定,可控性操作性强。本机专业针对各种卡纸,瓦楞包装盒,采用纠偏功能,做瓦楞盒更完美。(可以根据客户需要另行设计)



名称

全自动高速四六角糊箱机

型号

SHH-1050FS EXPORT

适用纸质

卡纸200-800g 瓦楞 /瓦楞

线速度

Max. 350 米/分钟

给纸方式

自动连续喂料

糊盒基本形式

 1折和3折分别为180°135°

2折和4折180°

勾底糊盒

四六角

使用粘合剂

水溶性冷胶

所需电压

14KW  380V 50HZ 3P

重量

6500KG

外形尺寸

16500 x1700x 1700mm

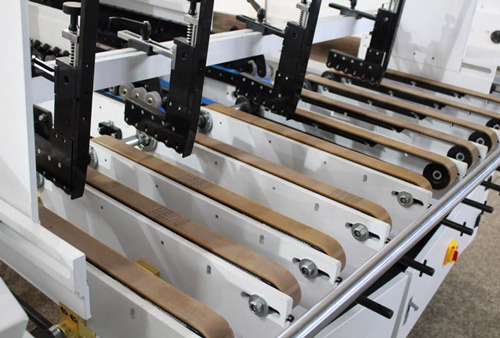

机器功能简介

shh fs auto high speed 46 corner folder gluer machine 3

送纸部



可调节送纸皮带确保调机简便,送纸平稳顺畅



无级变速器确保进料间距均衡,输送稳定



一健式气动抬刀便于调整送纸皮带

纠偏部



纠偏部,使盒子从进纸部出纸后自动纠正

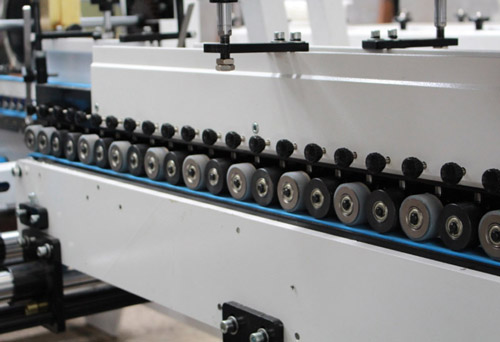

shh fs auto high speed 46 corner folder gluer machine 4

shh fs auto high speed 46 corner folder gluer machine 5

预折反折部



预折和反折部分:配有右/左预折叠以完成180°预折叠的小侧面。

根据箱子的大小配备右/左完成135°预先折叠,从而使纸箱更容易打开

shh fs auto high speed 46 corner folder gluer machine 6

勾底反折部



勾底部上胶部分:所有上胶部可以实现方便的装和卸;

根据实际需要选择两个上胶筒(右侧和左侧)和

两个下胶筒(右侧和左侧); 胶筒内的胶量可调,

确保稳定性和维护方便; 标准版胶辊厚度4mm,

可根据客户要求定制; 用铝制成,粘合效果坚固耐用;

底部胶合由4组碰撞锁底机构完成。

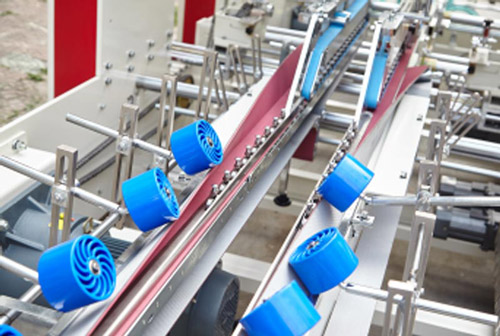

本折部



加长本折部,使盒子在快速成型时,

不会出现剪刀口,更加完美。

shh fs auto high speed 46 corner folder gluer machine 7

shh fs auto high speed 46 corner folder gluer machine 8

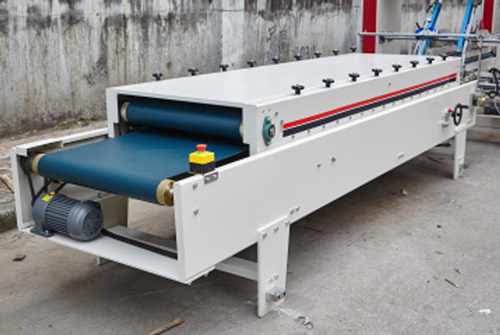

预压部



预压部分:采用连续自动收纸机构,确保箱体进入输送机整齐,排列整齐;

配备电子计数器/自动标记踢纸器,用于计数和踢纸; 配备空气压缩机系统;

压力辊可根据纸盒类型和纸张厚度进行调整,以实现无瑕疵的纸盒压痕

shh fs auto high speed 46 corner folder gluer machine 9

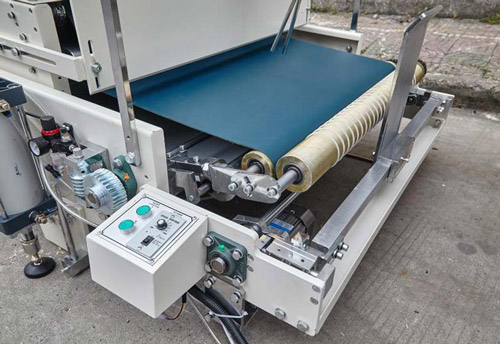

输送部



配有塞纸检测装置



配有打纸装置,计数后打偏纸张便于计数打包

选配拍齐装置

shh fs auto high speed 46 corner folder gluer machine 10

shh fs auto high speed 46 corner folder gluer machine 11

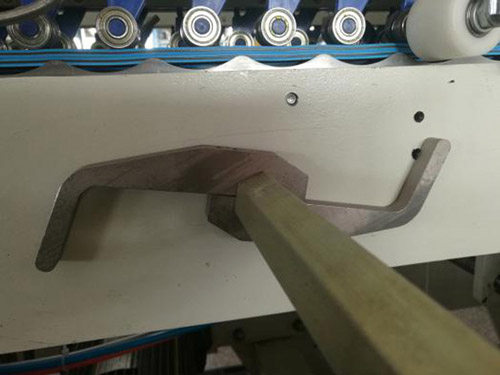

4&6-角部



4和6角部分:机械操作的后防撞锁与纸张传输光电配合,

从而确保每个箱体连续,准确地快速锁定和快速,

稳定地制作4和6角箱

shh fs auto high speed 46 corner folder gluer machine 12

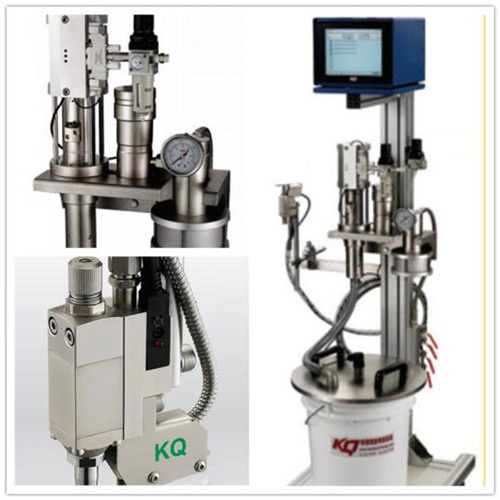

喷胶系统 (水基冷)



对于不规则盒子,

需要额外的喷涂系统。

配备三把枪,方便生产各种特殊箱体,

胶合快速准确上浆。

(备注:根据用户订单选配)

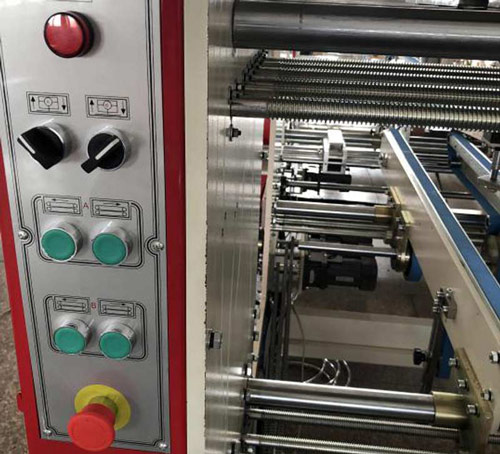

按钮马达调节



机器采用电动调整,可以实现快速调整

shh fs auto high speed 46 corner folder gluer machine 13

shh fs auto high speed 46 corner folder gluer machine 14

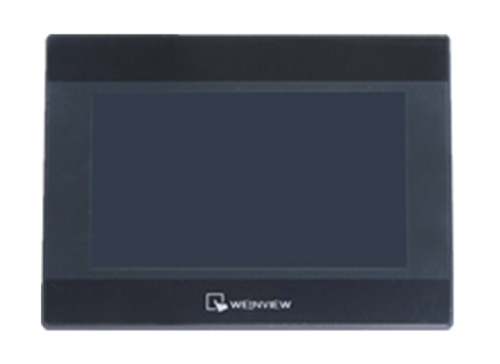

触摸屏



机器使用触摸屏控制实现快速调节机器

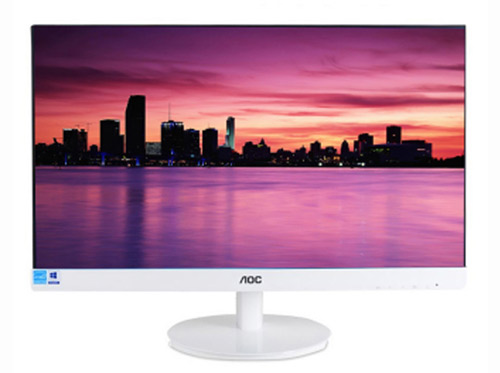

监控系统



监控做盒子的整个过程

shh fs auto high speed 46 corner folder gluer machine 15



样盒

四角盒:(mm)

shh fs auto high speed 46 corner folder gluer machine 16

模型

1050FS

A

180 - 1000

B

130 - 800

C

20 - 120

D

130 - 750

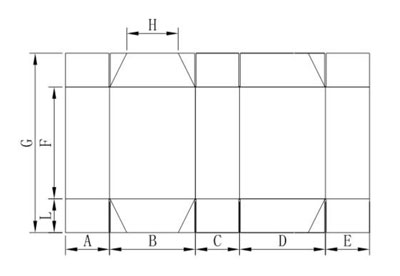

六角盒:(mm)

shh fs auto high speed 46 corner folder gluer machine 17

模型

1050FS

A

290 - 1000

B

130 - 800

C

20 - 120

D

100 - 500

本机做4,6角盒型速度大概15000片/小时

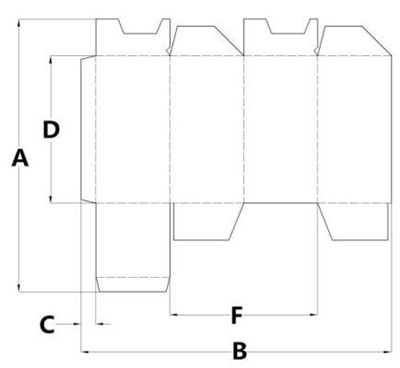

勾底盒型:(mm)

shh fs auto high speed 46 corner folder gluer machine 18

模型

1050FS

A

200-600

B

250-850

C

Min:15

D

Min:80

F

Min:130

本机做勾底盒速度大概20000片/小时

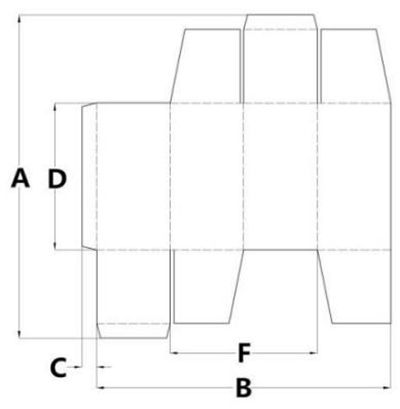

异形箱:(mm)

shh fs auto high speed 46 corner folder gluer machine 19

模型

1050FS

A

150-700

B

280-1050

C

Min:15

D

Min:80

F

Min:130

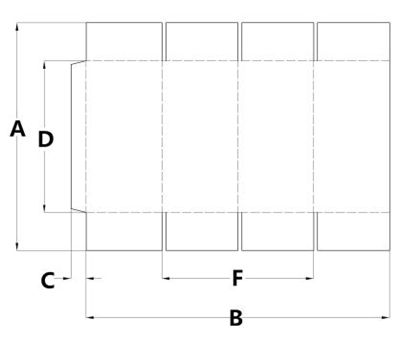

平口箱:(mm)

shh fs auto high speed 46 corner folder gluer machine 20

模型

1050FS

A

150-700

B

280-1050

C

Min:15

D

Min:80

F

Min:130



爆米花盒型:(mm)

shh fs auto high speed 46 corner folder gluer machine 21

模型

1050FS

A

150-600

B

180-950

C(min)

40mm

D(min)

35mm

F(min)

20mm

备注:选配加装喷胶系统

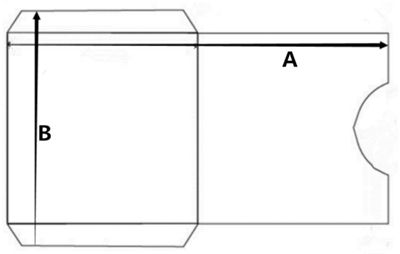

CD盒型:(mm)

shh fs auto high speed 46 corner folder gluer machine 22

模型

1050FS

A

500-850mm

B

100-800mm

备注:选配加装CD翻折机构

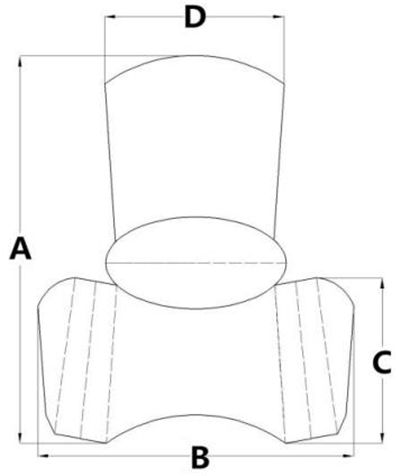

薯条盒型:(mm)

shh fs auto high speed 46 corner folder gluer machine 23

模型

1050FS

A

240-350mm

B

190-250mm

C

100-130mm

D

85-110mm

备注:选配加装CD翻折机构

备注:机器的速度要根据纸盒的实际尺寸操作。
