产品简介:

B2A系列分组式糊箱机,整机采用电动调板,PLC控制,进口电子原件配置,送纸部采用独立电机控制,滑槽式运行,性能稳定,可控性操作性强。本机专业针对各种卡纸,瓦楞包装盒,采用纠偏功能,做瓦楞盒更完美。(可以根据客户需要另行设计)

名称

全自动高速纠偏瓦楞糊盒机

型号

SHH-1250/1450/1650/1850/2050B2A

适用纸质

卡纸200-800g A/B/C/E/F-瓦楞

线速度

Max. 260 米/分钟

给纸方式

自动连续喂料

糊盒基本形式

 2折和4折180°

使用粘合剂

水溶性冷胶

所需电压

10KW  380V 50HZ  3P

重量

7500(8000)(8500)(9000)(9500)KG

外形尺寸

14000 x1700(1900)(2100)(2300)(2500)x 1700mm



机器功能简介

shh b2a export auto high speed corrugated folder gluer machine 3

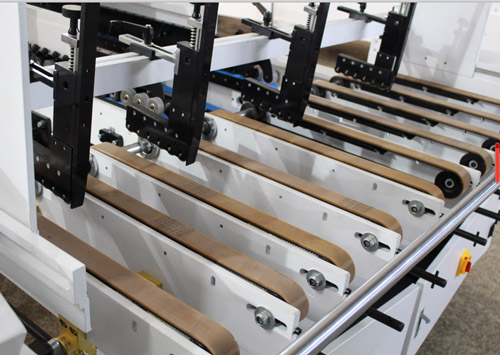

送纸部

可调节送纸皮带确保调机简便,送纸平稳顺畅

无级变速器确保进料间距均衡,输送稳定

一健式气动抬刀便于调整送纸皮带

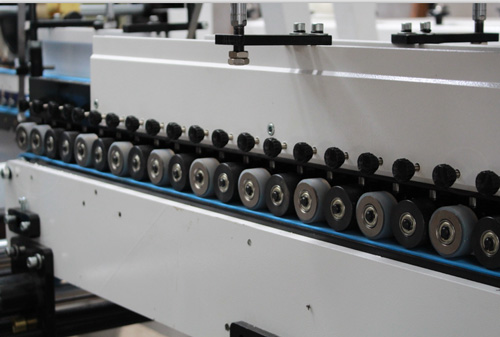

纠偏部

纠偏部,使盒子从进纸部出纸后自动纠正

shh b2a export auto high speed corrugated folder gluer machine 4

shh b2a export auto high speed corrugated folder gluer machine 5

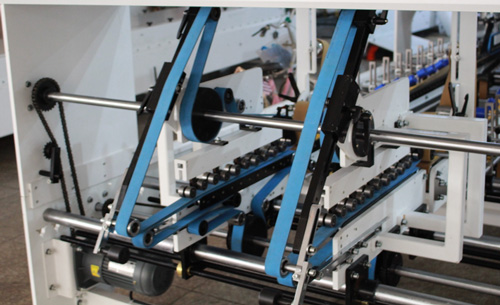

本折部

加长本折部,使盒子在快速成型时,不会出现剪刀口,更加完美。

预压部

两板式构造

压带速度有两个操作模式:



自动:设置盒子间距,压带速度和机器速度同步,

当光电监测到盒子时皮带移动。



手动:压带以恒定的速度输送而不受机器运行速度的影响

配有计数装置,对成型盒子进行计数,与打纸装配配合,

方便计数打包。

shh b2a export auto high speed corrugated folder gluer machine 6

shh b2a export auto high speed corrugated folder gluer machine 7

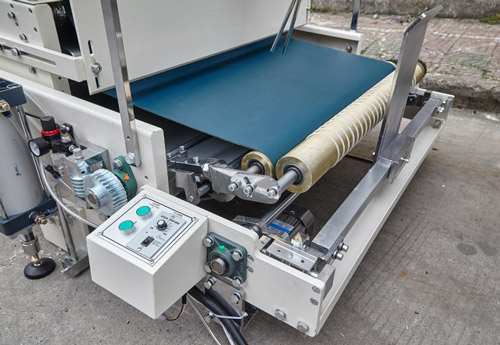

输送部



配有塞纸检测装置

配有打纸装置,计数后打偏纸张便于计数打包

选配拍齐装置

shh b2a export auto high speed corrugated folder gluer machine 8

shh b2a export auto high speed corrugated folder gluer machine 9

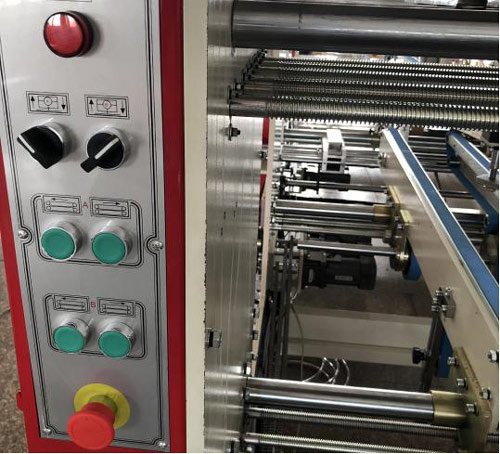

按钮马达调节

机器采用电动调整,可以实现快速调整

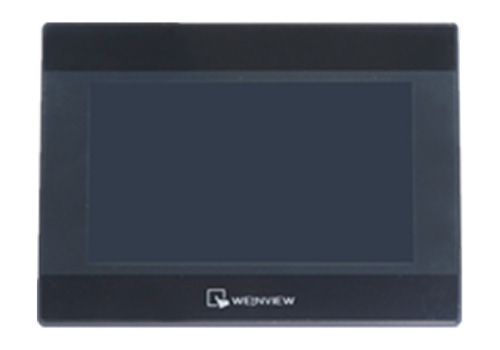

触摸屏

机器使用触摸屏控制实现快速调节机器

shh b2a export auto high speed corrugated folder gluer machine 10

shh b2a export auto high speed corrugated folder gluer machine 11

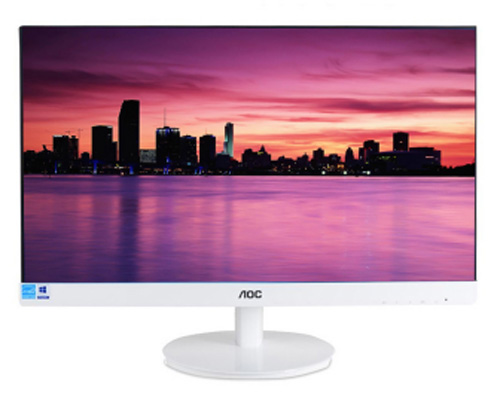

监控系统

监控做盒子的整个过程



样盒

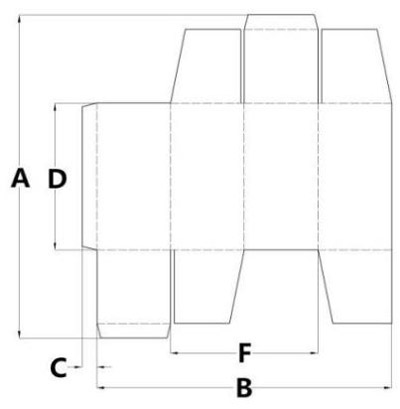

异形箱:(mm)

shh b2a export auto high speed corrugated folder gluer machine 12

型号

1250B2A

1450B2A

1650B2A

1850B2A

2050B2A

A

150-1300

150-1300

150-1300

150-1300

150-1300

B

280-1100

280-1300

280-1500

280-1700

280-1900

C

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:80

Min:80

Min:80

Min:80

Min:80

F

Min:120

Min:120

Min:120

Min:120

Min:120

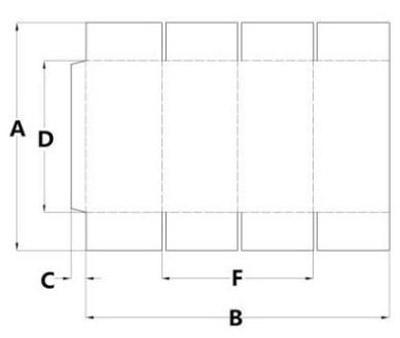

平口箱:(mm)

shh b2a export auto high speed corrugated folder gluer machine 13

型号

1250B2A

1450B2A

1650B2A

1850B2A

2050B2A

A

150-1300

150-1300

150-1300

150-1300

150-1300

B

280-1100

280-1300

280-1500

280-1700

280-1900

C

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:80

Min:80

Min:80

Min:80

Min:80

F

Min:120

Min:120

Min:120

Min:120

Min:120



shh b2a export auto high speed corrugated folder gluer machine 14

shh b2a export auto high speed corrugated folder gluer machine 15



车间

shh e automatic corrugated lock bottom folder gluer machine 16shh e automatic corrugated lock bottom folder gluer machine 17
